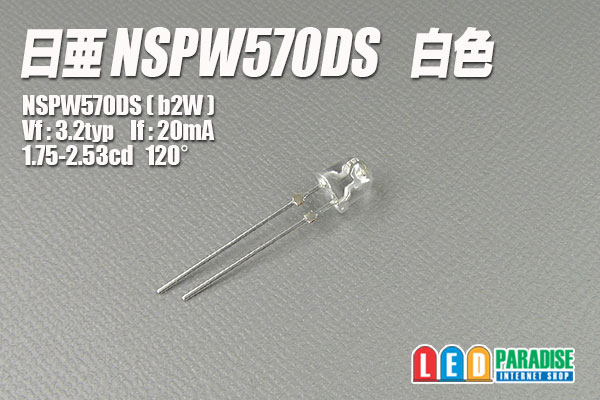

日亜 NSPW570DS 白色LED [2112]

販売価格: 100円(税込)

商品詳細

日亜5mm白色LED
NSPW570DS


日亜の超広角5mm白色LED入荷いたしました。
高信頼、高耐久、最新のLEDを是非お試し下さい。

■仕様
NSPW570DS (b2W)
ストッパーあり
Vf:3.2typ
If:20mA
色調:b2(白色)
光度Wランク:1.75-2.53cd
指向角:120°

■販売単位をお選び下さい。
10本セット  1000円
(1本あたり 100円)
50本セット  4500円
(1本あたり 90円)
100本セット  8000円
(1本あたり 80円)
バラ販売   150円


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
 ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
 4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

○20mA流す場合 CRD L-1822

 (+)-【CRD L-1822】-LED-LED-LED-(-)

○15mA流す場合 CRD E-153

  (+)-【CRD E-153】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
