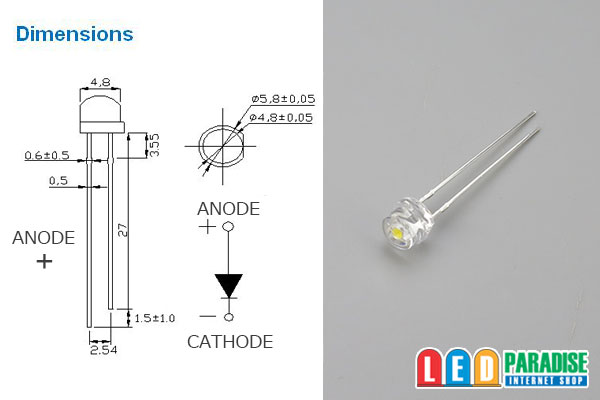

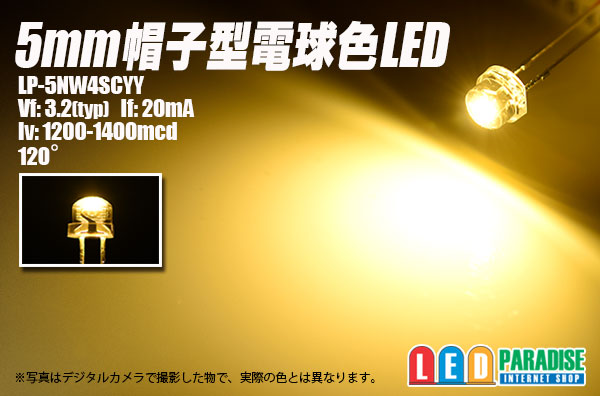

5mm帽子型電球色LED　LP-5NW4SCYY

※新型番に変更になりました。

超広角5mm電球色帽子型LEDです。
120°の広角タイプですので、LEDバルーンやイルミネーション、
車のルームランプ、ジオラマ、商業模型など、広く照らしたい用途に最適です。
T5ウェッジベースとの相性もバッチリです。

■仕様

---

※販売単位をお選び下さい。
　10本セット　　　400円
　30本セット　　1050円　
　50本セット　　1500円
　60本セット　　1800円
100本セット　　 2800円
120本セット　　 3360円
バラ販売　　　　100円

※写真はデジタルカメラで撮影した物で実際の色とは異なります。
※電球色はロット内でも色の差が大きいです。BINが違えば別の色合いとなります
　　ご注文は同一BINでお送りしていますので、同じ色で揃える場合一度に予備分も含めお求め下さい。

Vf: 3.2V(typ)
If: 20mA　
Iv: 1200-1400mcd
Angle: 120°
中国製 オリジナル

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
お気軽にお申し付けください。（無料）

■12V車抵抗を使って点灯させる場合の例（最大電圧14.4V）

LED3個　 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
LED2個　 (+)-【1/4W 430Ω】-LED-LED-(-)
LED1個 　(+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○18mA流す場合　CRD E-183
　 (+)-【CRD E-183】-LED-LED-LED-(-)

　○15mA流す場合　CRD E-153
　(+)-【CRD E-153】-LED-LED-LED-(-)

　 ※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
　 ※改造はご自身でテストの上自己責任でお願いします。
