T10 Flux基板

■特長

---

エルパラオリジナルT10 Flux基板です。
FluxLED専用の基盤です。メーターパネルやポジション球などにいかがですか？

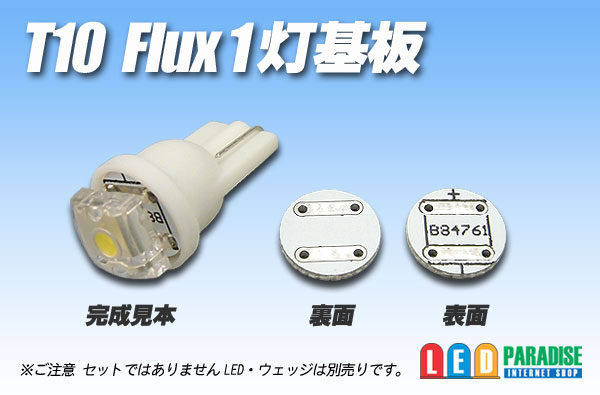

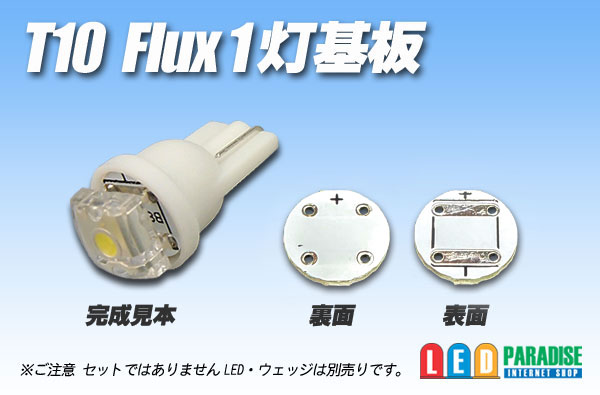

※以前の物と裏面が変更になっております。（1枚目の写真でご確認下さい）

■仕様

---

■販売単位をお選び下さい。
バラ販売　　　 50円
10枚セット　　400円
100枚セット　 3,500円

基板サイズ：9.6φ×1.0mm
※T10ウェッジベースA型をご使用ください。　B型は適合いたしません
※ハンダ付け後は、ウェッジ内側の縁にハンダが当たり、基板がピッタリ収まらない場合がありますので、接着剤などで固定して下さい

■ご注意

---

写真中のLED・ウェッジベース・CRD・ダイオード等は別売りです。
価格は基板単体の価格となります。

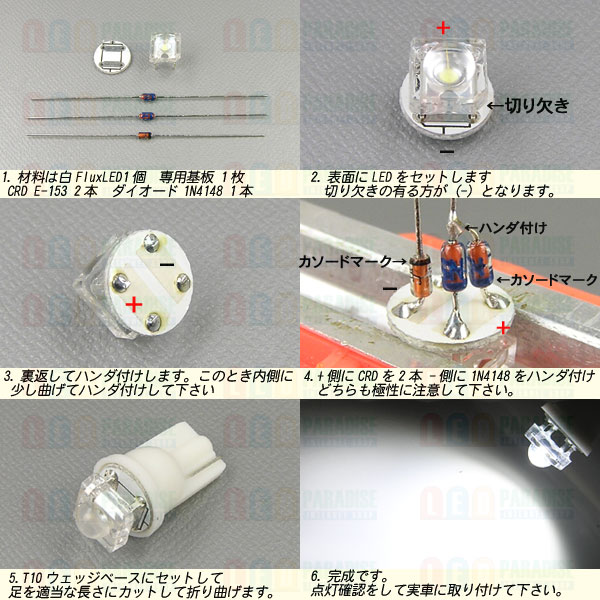

説明書等ございません　２枚目・3枚目の写真をご参考に製作して下さい。
（※基板の裏面が多少異なりますが、作り方は同じです。）

■抵抗参考値 (If:30mAのFluxLEDの場合)
白・電球色・青の場合　1/2w　430Ω〜560Ω程度 （約25〜20mA）
赤・黄色の場合　1/2w　470Ω〜610Ω程度 （約25〜20mA）
