円形テール基板
12LED
■特長
エルパラオリジナル 円形テール基板が入荷いたしました。
基板を円形にカットしたり、LEDを均等に配置するのはとても面倒でした。

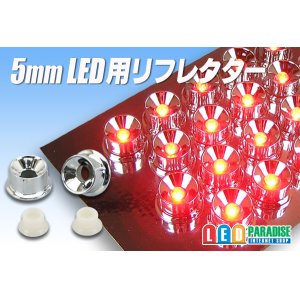

丸リフレクターを使用して完成度の高い基板が簡単に出来上がります。

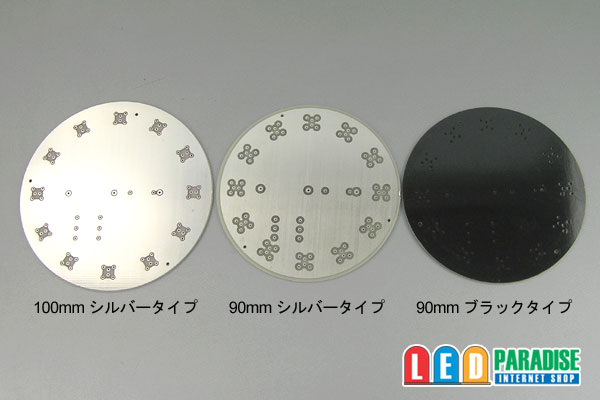

直径90mmと100mmの２種類を用意いたしましたので、是非お試し下さい。
■サイズと基板色をお選び下さい。
○90mmブラックタイプ 1枚 450円
○100mmシルバータイプ 1枚 480円
■仕様
基板サイズ：1.6mm×100mmφ 1.6mm×90mmφ
材質：FR-4

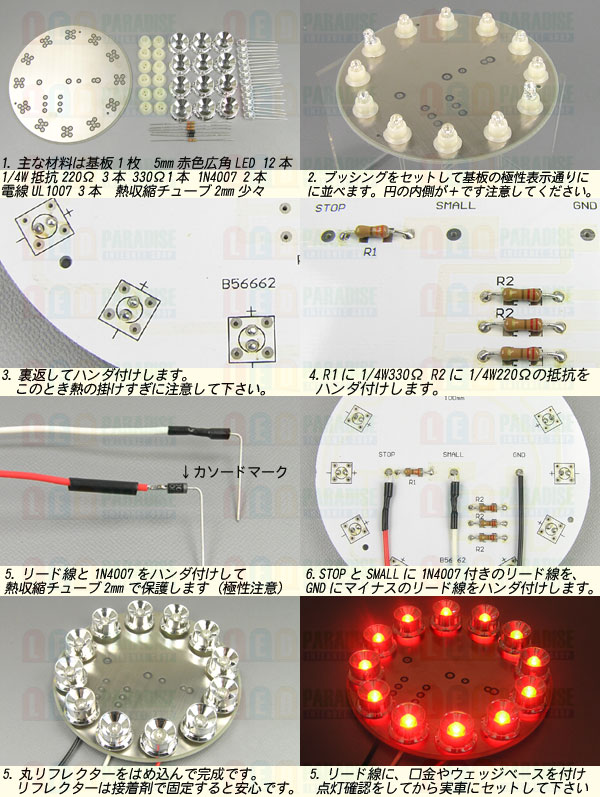

回路は4直列×3並列となります。3枚目の写真でご確認下さい。
写真使用のLEDは、5mm広角赤色LED MAX5000mcd LP-5HRW4です。
■ご注意
○シルバータイプ表面はスズメッキ加工です通電してしまいますので特にご注意下さい。
○FLUXLEDも使用可能ですが、脚に放熱板があるタイプの物は使用できません。
（ブラックタイプ及び100mmは使用可）
○六角キラキラリフレクターは寸法的に使用できません。
○写真中のLED・CRD・配線等は別売りです。価格は基板単体の価格となります。
○解説書・説明書等ございません。
○表面に製造時の擦り傷・打痕等ある場合がございます。
上記ご了承の上お求め下さい。

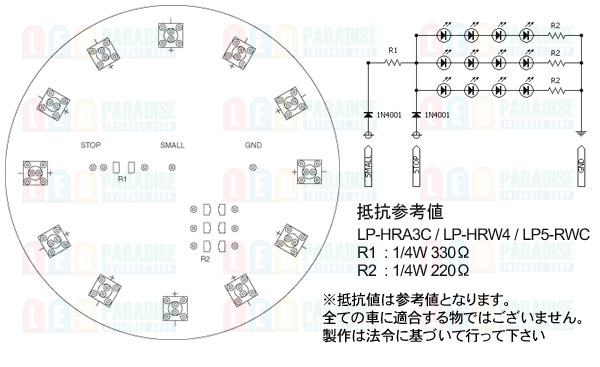

■抵抗参考値
LP-HRA3C・LP-HRW4・LP5-RWC 5mm赤LED場合
R1 1/4w抵抗 330Ω
R2 1/4w抵抗 220Ω
※抵抗値は、参考値です。全ての車に適合する物ではございません。
灯火類の改造は、法令遵守の上行って下さい。
※現在上記３種類のLEDしか抵抗参考値のご用意がございません。
順次テストの上記載いたします。
