5060(5050) 3chipSMD用
18LEDタワー基板
口金用
■特長
エルパラオリジナル5060 18LEDタワー基板が、入荷いたしました。
3chipSMDを18個も使用しているため とても明るいLED電球が出来上がります。
外周15mmの口金に対応（BA15s・BAU15s・BAY15d・BA15d等）
※こちらは口金タイプ用の基板となります。
※5060と5050SMDはメーカーの呼び名が違うだけで同じ寸法です。
■仕様
■販売単位をお選び下さい。
バラ販売 200円
10個セット 1500円
120個セット 12000円

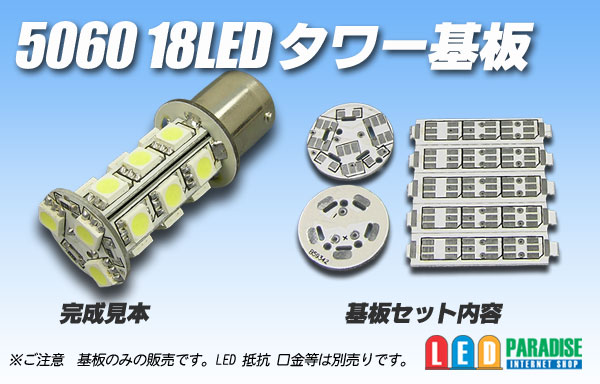

■セット内容・サイズ（約）
天板×1枚 ：φ20mm×1.0mm
胴板×5枚 ：32mm×7mm×0.9mm
底板×1枚 ：φ20mm×1.0mm
■ご注意
○半田付けが細かいのと、発熱の問題等がありますので、ご自身で工夫の出来る 中級〜上級者様向けの商品です。
○写真中のLED・抵抗・配線・口金等は別売りです。価格は基板単体の価格となります。

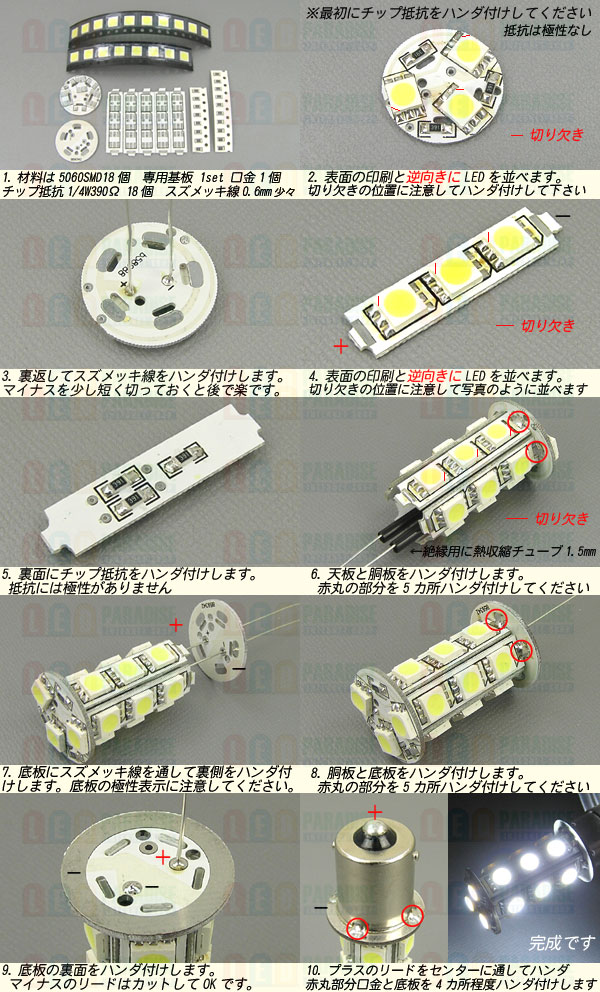

○説明書等ございません ２枚目の写真をご参考に製作して下さい。
○一部基板には製作に問題のない穴の開いている物がございます。
これは製造時に必要な物で不良ではございません。
○一部印刷に、かすれ等があり見づらい場合がございます。
上記ご了承の上ご購入くださいますようお願いいたします。

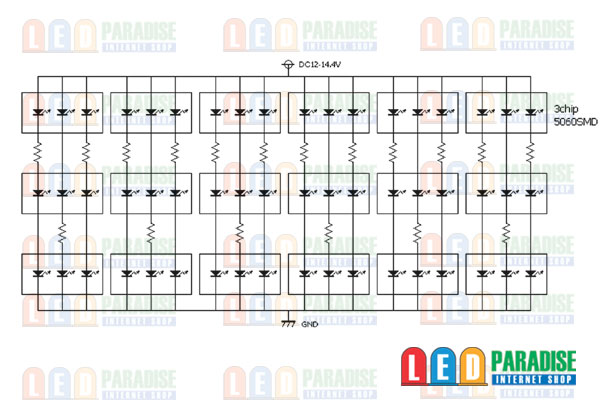

■抵抗参考値(12V車)
5060白の場合 1/4wチップ抵抗 390Ω〜430Ω程度
■CRDの場合 S-123TかS-103程度
※発熱が大きいので点灯環境に応じて調整してください。
