T10 5060(5050) 3chip
9LED タワー基板
■特長
エルパラオリジナルT10 5060 9LEDタワー基板が、入荷いたしました。
3chipSMDを9個も使用しているため とても明るいT10ウェッジ球が出来上がります。
T10ウェッジベースA型に対応。
※ご注意 T10ウェッジベースB型には適合しません
※5060と5050SMDはメーカーの呼び名が違うだけで同じ寸法です。
■仕様
■販売単位をお選び下さい。
バラ販売 180円
10個セット 1500円

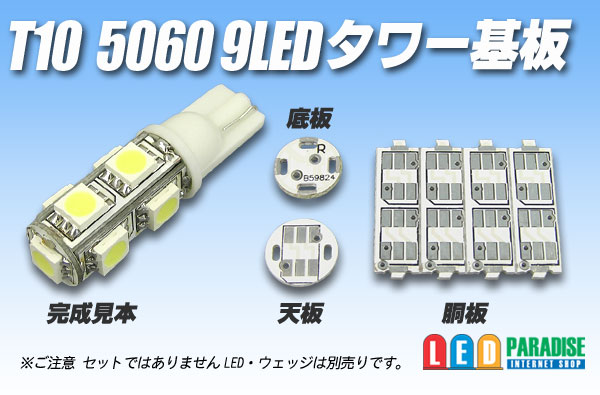

■セット内容・サイズ（約）
天板×1枚 ：φ10mm×0.9mm
胴板×4枚 ：22mm×6.5mm×0.9mm
底板×1枚 ：φ9.8mm×0.9mm
■ご注意
○半田付けが細かいのと、発熱の問題等がありますので、ご自身で工夫の出来る 中級者様以上向けの商品です。
○写真中のLED・抵抗・配線・口金等は別売りです。価格は基板単体の価格となります。

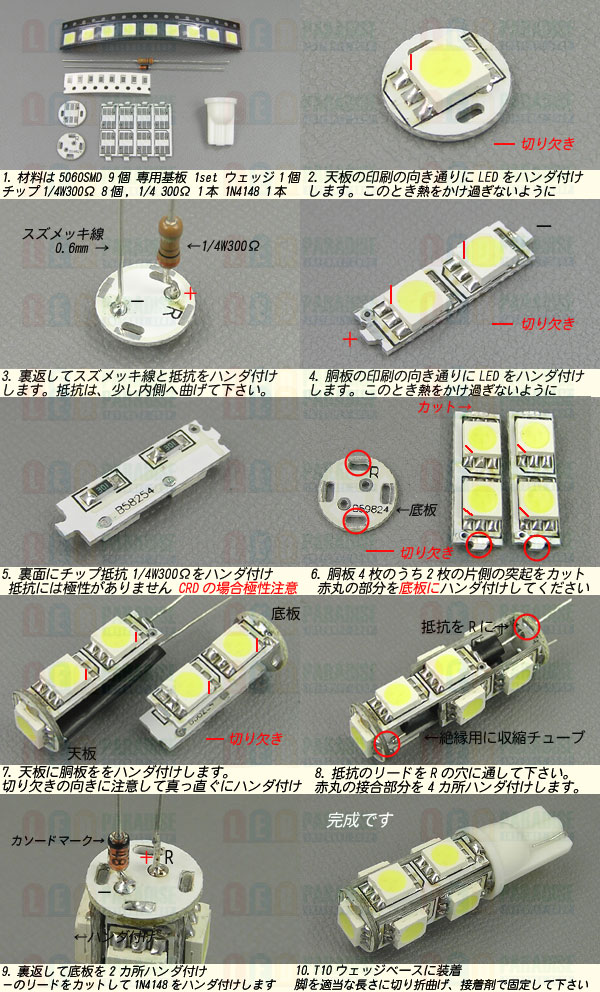

○説明書等ございません ２枚目の写真をご参考に製作して下さい。
○一部基板には製作に問題のない穴の開いている物がございます。
これは製造時に必要な物で不良ではございません。
○一部印刷にかすれや位置ズレ等がある場合がございます。
上記ご了承の上ご購入くださいますようお願いいたします。

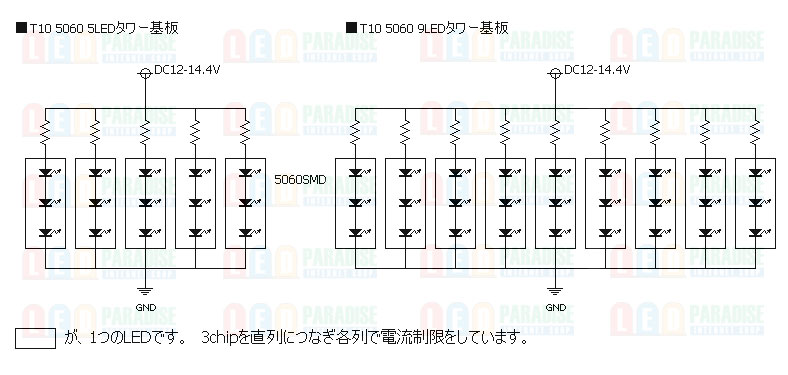

■抵抗参考値(12V車)
5060白の場合 1/4wチップ抵抗 300Ω〜430Ω程度
■CRDの場合 S-123TかS-103程度
※発熱が大きいので点灯環境に応じて調整してください。
