S8.5 5060(5050)SMD
6LED基板
■特長
5060SMD 6LED基板入荷いたしました。
3chipSMDを6個も使った とても明るいルーム球が出来上がります。
自作LED電球に是非チャレンジしてみて下さい。
■仕様
■販売単位をお選び下さい。
バラ販売 60円
10枚セット 500円
100枚セット 4,500円
基板サイズ 23mm×19.5mm×1.3mm
仕上がり寸法の目安(約) 32.5mm×19.5mm×8.5mm
※寸法は、仕上がり具合によって異なります。
※10*31電球より大きくなりますので、取り付ける場所の寸法に合うか必ず確認の上お買い求め下さい。
■ご注意

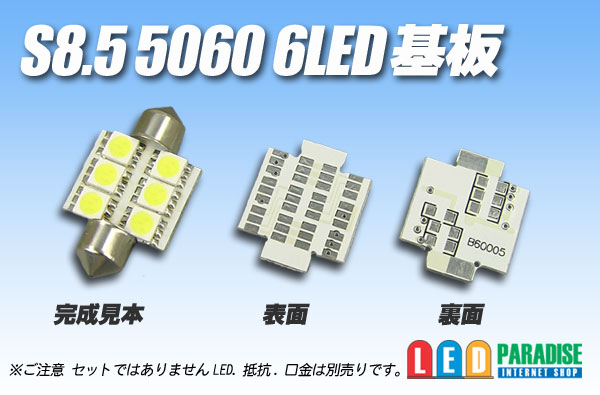

写真中のLED・口金・抵抗等は別売りです 価格は基板単体の価格となります。

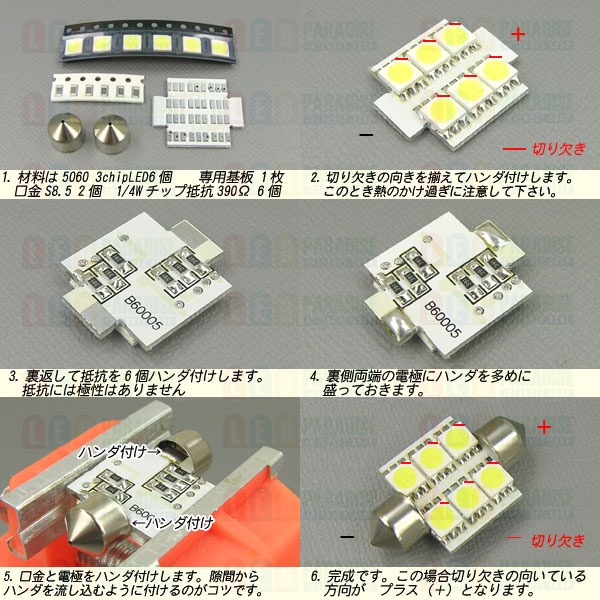

説明書等ございません ２枚目の写真をご参考に製作して下さい。
※5060と5050SMDはメーカーの呼び名が違うだけで同じ寸法です。
■抵抗参考値
5060白・5060電球色・5060青の場合 1/4wチップ抵抗 390Ω程度×6個
CRDの場合 S-153T S-123T等
抵抗値は、あくまでも参考値です。
発熱が大きい場合には,抵抗値を大きくするなど、点灯環境に合わせて調整して下さい。
