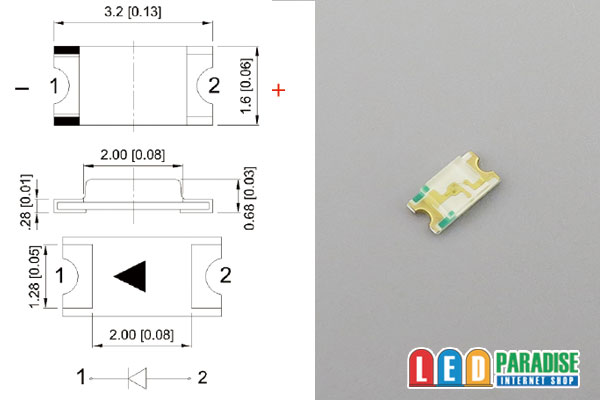

緑色チップLED　3216　LP-3216U51GC

超激光の3216緑チップLED新型番で入荷いたしました。
車のメーターパネルやエアコンパネル
鉄道模型や建築模型などにも最適です。


※販売単位がありますのでご選択下さい。
5個セット　　　300円
10個セット　　500円
30個セット　　1,350円
50個セット　　2,000円
60個セット　　2,400円
100個セット　 3,500円
120個セット　 4,200円

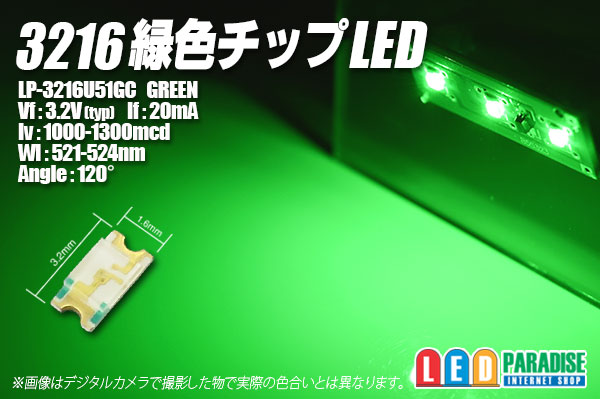

LP-3216U51GC
Vf：3.2V(typ)
If：20mA
Iv：1000-1300mcd
Wl：521-524nm　
Angle：120°

中国製　オリジナル

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
お気軽にお申し付けください。（無料）

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）
　LED3個　 (+)-【1/4W　240Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列
　　　　【CRD E-103】
　 (+)-　 　　　 　　-LED-LED-LED-(-)
　　 　 【CRD E-103】

○18mA流す場合

　 (+)-【CRD E-183】-LED-LED-LED-(-)
　　 　
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値はあくまでも参考値として、改造はご自身でテストの上自己責任でお願いします。
