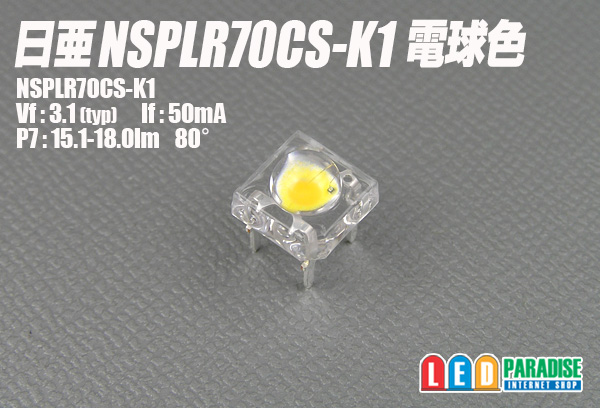

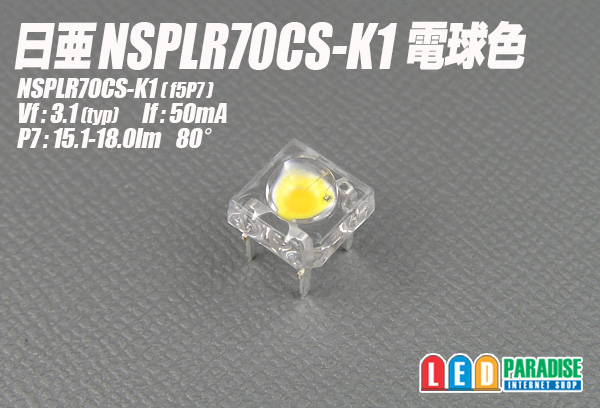

日亜 電球色LED
NSPLR70CS-K1
雷神(RAIJIN)

日亜雷神 NSPLR70CS-K1電球色入荷いたしました。
超激光の最高品質のLEDを是非お試し下さい。

■販売単位を選び下さい。

○ランクf4P7
　 10個セット　　1,100円
　 30個セット　　3,000円
　 60個セット　　5,700円
120個セット　 11,160円
600個セット 50,400円
　 バラ販売　 　　 180円

NSPLR70CS-K1　
Vf：3.1V(typ)　If：50mA
色調：f4　電球色
光束：P7　15.1-18.0lm
指向角：80°
※防湿アルミ袋に入れてお届け致します。


メーカーデータシートpdf


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/2W 110Ω】-LED-LED-LED-(-)
　LED2個 (+)-【　 1W 180Ω】-LED-LED-(-)
　LED1個 (+)-【　 1W 240Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例
　LED直列1〜3個

○45mA流す場合　CRD E-153×3個並列

　　　　【CRD E-153】
　 (+)- 【CRD E-153】-LED-LED-LED-(-)
　　　　【CRD E-153】

○38mA流す場合　CRD E-183×2個並列

　　　　【CRD E-183】
　 (+)- 　　　　　　　　　　-LED-LED-LED-(-)
　　　　【CRD E-183】

※LED直列３個の場合多少安定性に欠けます。
※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

【品番について】
NSPLR70CSS-K1 は、60個スティック梱包の品番となります。
当店入荷時はスティック梱包で、NSPLR70CSS-K1となりますが、発送の都合上、防湿アルミ袋に入れ替えての販売となっておりますので、単品を表す品番、 NSPLR70CS-K1 で表記しております。

【スティックのままご購入をご希望の場合】
60個単位でしたら、スティックのまま販売も対応可能ですのでご相談下さい。
長尺のため、他商品との同梱の場合梱包が複数口になり、送料が複数口分掛かる場合もありますので、予めご了承下さいますようお願い致します。
