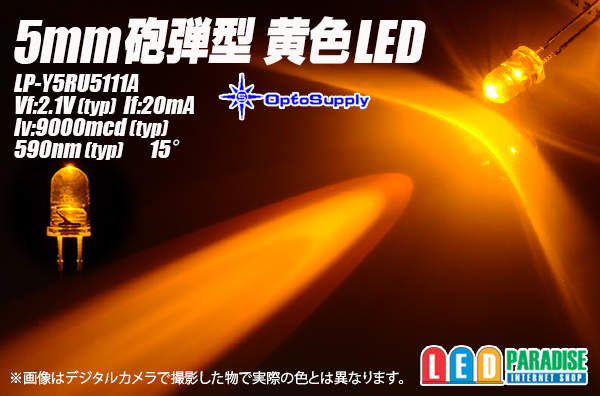

5mm黄色LED 9000mcd

■特長

---

OptoSupplyのローコストタイプ5mm砲弾型黄色LEDです。
テール改造の決定版!!多数点灯におすすめのローコストタイプです!!
つぶつぶ感を出すにはもってこいの5mm砲弾型、是非お試し下さい

■仕様

---

販売単位をお選び下さい。
10本セット　300円
30本セット　840円
50本セット　1200円
60本セット　1440円
100本セット　2000円
120本セット　2400円

LP-Y5RU5111A Yellow
Vf： 2.1V(typ)
If： 20mA
Iv： 9000mcd
Wl： 590nm(typ)
Angle：15°

メーカーデータシートpdf ※参考データ


■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

LED5個 (+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
LED4個 (+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
LED3個 (+)-【1/4W　430Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/2W　560Ω】-LED-LED-(-)
LED1個 (+)-【1/2W　620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。5個以上点灯させる 場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例
○20mA流す場合　CRD E-103×2個並列
【CRD E-103】
(+)-　-LED-LED-LED-LED-(-)
【CRD E-103】

○15mA流す場合　CRD E-153

(+)-【CRD E-103】-LED-LED-LED-LED-(-)

※あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
