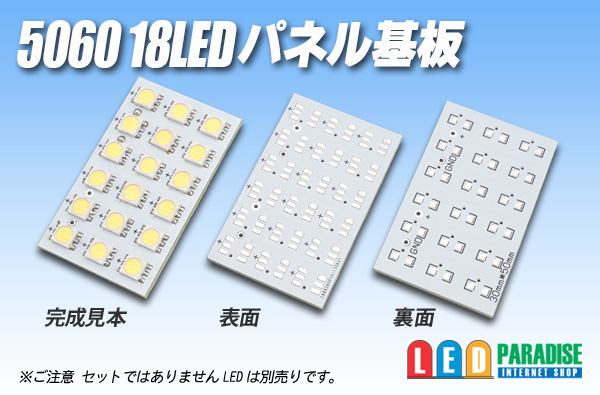

5060(5050)
18LEDパネル基板
■特長
エルパラオリジナル 5060 18LEDパネル基板が、入荷いたしました。
自作ルームランプ等に是非ご利用下さい。
一つのLEDに対して一つの抵抗ですので、色を混ぜることも簡単にできます。
※5060と5050はメーカーの呼び名が違うだけで同じ寸法です。
■仕様
■販売単位をお選び下さい。
バラ販売 100円
10枚セット 800円
100枚セット 6000円
基板サイズ：50mm×30mm×1.2mm
※5060SMDの3chipが3直列で、18並列となります。
■ご注意
写真中のLED・CRD・配線等は別売りです。
価格は基板1枚の価格となります。

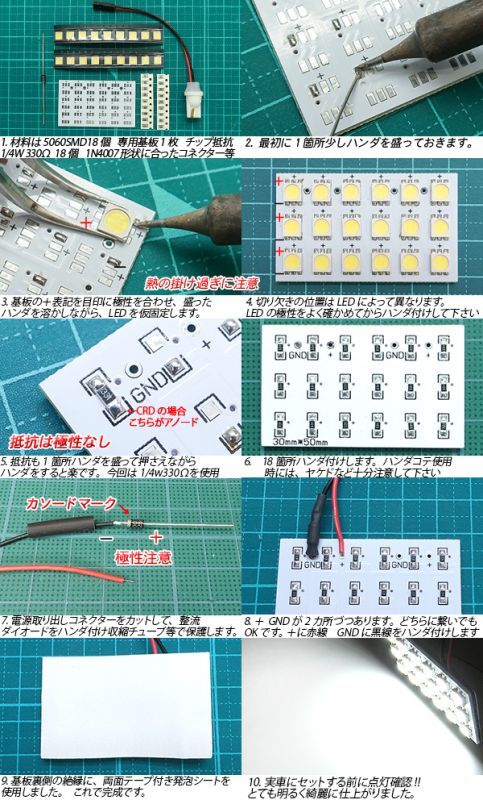

説明書等ございません ２枚目の写真をご参考に製作して下さい。
基板に製造時に必要な穴（欠け）がございますが不良品ではありません。
■12V車用抵抗参考値
5060(5050)白・青の場合 1/4wチップ抵抗 330〜390Ω程度
5060(5050)赤・黄の場合 1/4wチップ抵抗 510〜560Ω程度
■CRDの場合 S-153T・S-123T等
※密集配置ですので、かなり発熱がございます。
出来るだけ低めの電流値で点灯させてください。
