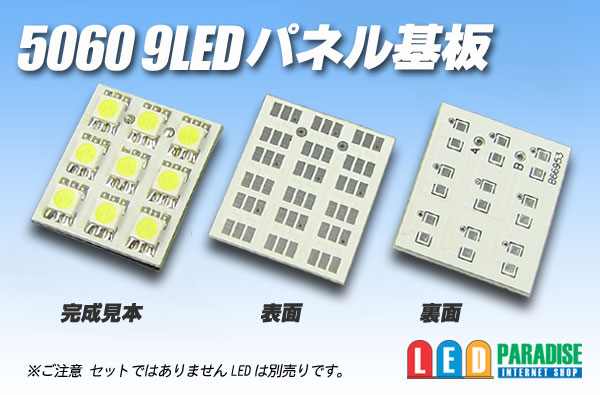

5060(5050)
9LEDパネル基板
■特長
エルパラオリジナル 5060 9LEDパネル基板が、入荷いたしました。
自作ルームランプ等に是非ご利用下さい。
一つのLEDに対して一つの抵抗ですので、色を混ぜることも簡単にできます。
※5060と5050はメーカーの呼び名が違うだけで同じ寸法です。
■仕様
■販売単位をお選び下さい。
バラ販売 80円
10枚セット 600円
100枚セット 5000円
基板サイズ：30mm×26mm×1.2mm
※5060SMDの3chipが3直列で、9並列となります。
■ご注意
写真中のLED・CRD・配線等は別売りです。
価格は基板1枚の価格となります。

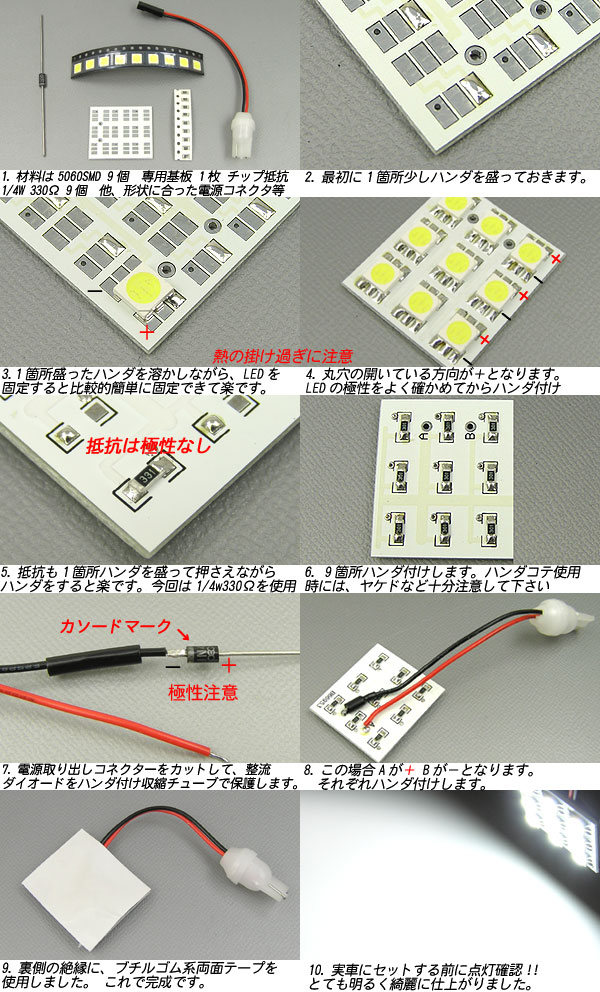

説明書等ございません ２枚目の写真をご参考に製作して下さい。
基板に製造時に必要な穴の開いている物がございますが不良品ではありません。
■12V車用抵抗参考値
5060(5050)白・青の場合 1/4wチップ抵抗 330〜390Ω程度
5060(5050)赤・黄の場合 1/4wチップ抵抗 510〜560Ω程度
■CRDの場合 S-153T・S-123T等
※密集配置ですので、かなり発熱がございます。
出来るだけ低めの電流値で点灯させてください。
