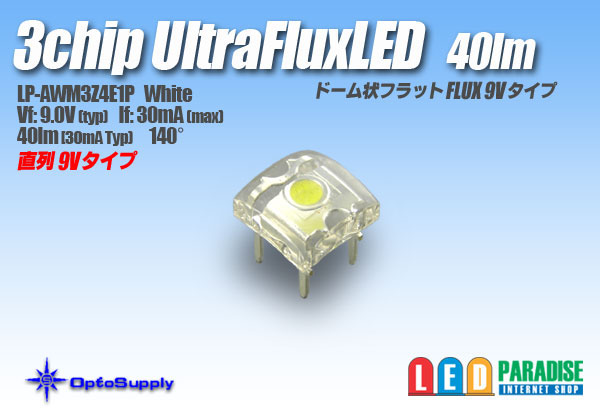

激安40lm
3chip白色UltraFluxLED
ドーム状フラットFlux
9Vタイプ

当製品は、3chipが直列に繋がった高Vf（9.3V）版となりますのでご注意下さい。
12V車用のT10 Flux基板などに使うと小さい抵抗で済みとても効果的です。

■仕様

---

※販売単位をお選び下さい　
(期間限定特価)

10個セット　　500円
30個セット　　1350円
50個セット　　2000円
100個セット　 3,500円
バラ販売　 　　100円

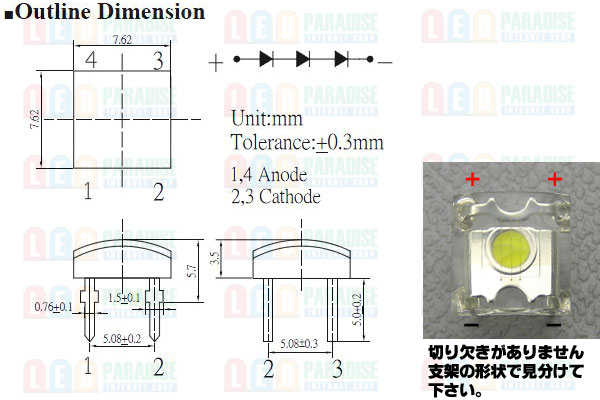

LP-AWM3Z4E1P データシート(参考データ)

Vf：9.0V(typ)　
If：30mA(max)
Flux：40lm@30mA(typ)
Angle：140°
※参考データ　色調指定品です。

※こちらの製品は、希に樹脂内部にヒビのある物がございます。
　メーカでは、不良品ではないとの回答です。
　ご理解の上お買い求め下さい ※LED単体の販売です。

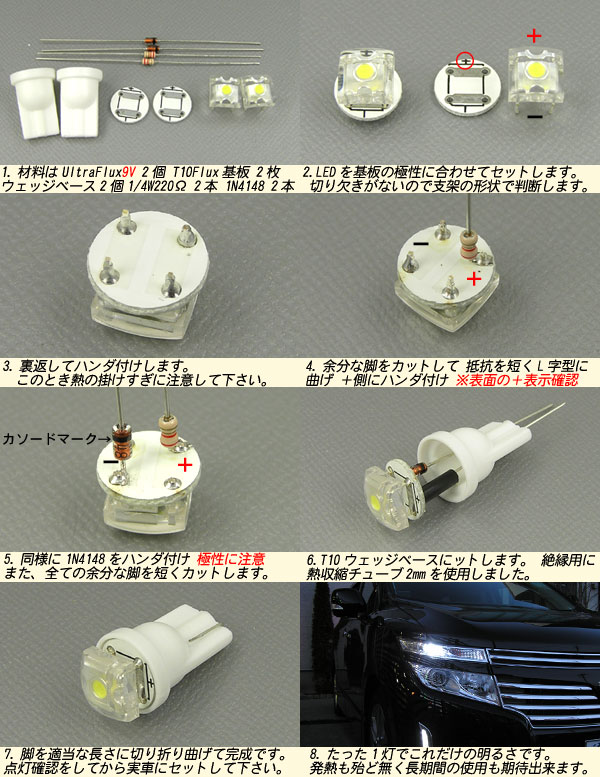

製作例画像中の抵抗・ウェッジベース等は付属致しません。

※車などで点灯する場合は、なるべく低めの電流値で点灯させて下さい。


■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V） 約18mA計算

LED1個　(+)-【1/4W 300Ω】-LED-(-)

※高Vf版の為、12V車ではLED1個までとなります。
　2個以上点灯させる場合は上記の回路を並列に繋いでください。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

○18mA流す場合　CRD E-183 (+)-【CRD E-183】-LED-(-)

○15mA流す場合　CRD E-153 (+)-【CRD E-153】-LED-(-)

2個以上点灯させる場合は上記の回路を並列に繋いで増やしてください。


※画像はデジタルカメラで撮影した物で、実際の色とは異なります。
※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。

あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
