OptoSupply 5mm赤色LED LP-5RKA5111P 90000〜100000mcd

OptoSupplyの超高輝度赤色明るくなって最入荷致しました。
エルパラオリジナル型番なんと90000-100000mcdの爆光LEDです。

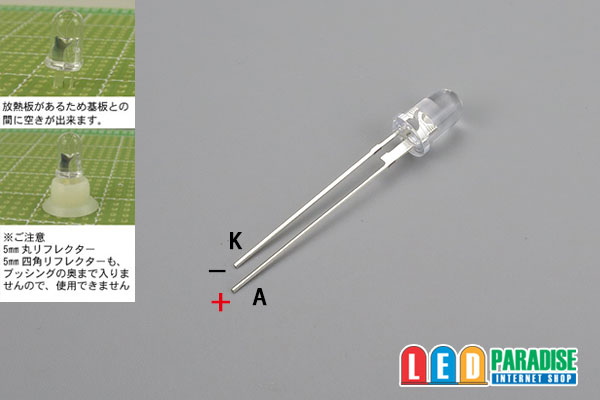

脚に放熱板の付いているタイプです。
お値段も激安となっておりますので、是非お試し下さい。

以前の物と放熱板の位置が異なりますのでご注意下さい


■仕様

---

※販売単位をお選び下さい。

10本セット　 350円
30本セット　 900円
50本セット　1450円
60本セット　1740円
100本セット　2800円
120本セット　3360円
バラ販売　　　 100円

LP-5RKA5111P　(参考データ)
Vf : 2.2-2.4V
If : 70mA(MAX) 40〜50mA以下推奨
Iv:90000-100000mcd
Angle:　 15°
波長:620-625nm

※参考データ　（ロットによりばらつきがございます。）
=========================================

メーカーデータシートpdf

※電子工作初心者の方、12V車用の配線図をご用意してございます。
テール/ストップ、ダブル球の配線方法も記載してございます。
お買い上げ時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（約45mA）

LED4個　 (+)-【1/2W 130Ω】-LED-LED-LED-LED-(-) 　　
LED3個　 (+)-【1/2W 180Ω】-LED-LED-LED-(-) 　　
LED2個 　(+)-【1W 220Ω】-LED-LED-(-) 　　
LED1個　 (+)-【1W 270Ω】-LED-(-) 　

※12V車では4個直列が限度です。
5個以上点灯させる場合は上記の回路を並列に繋いで増やします。
　
■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○45mA流す場合　CRD E-153×3個並列

　 　【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-LED-(-)
　 　【CRD E-153】


■12V車でテール/ストップ設計例　LED直列４個
　回路は配線図に記載してございます。　

テール側　 【1/4W 1KΩ】
ストップ側　【1/2W 120Ω】 　

※各入力側に整流用ダイオード（1N4007）等を接続して下さい。
※抵抗値はあくまでも参考値です。点灯環境により調整が必要になります。
※改造はご自身でテストの上自己責任でお願いします。
※テール製作には　LP-5HRW4　5mm広角5000mcdをお勧めしております。
