OptoSupply
5mm 黄色LED
OS5YAA5111P 75000mcd

OptoSupplyの超高輝度黄色入荷致しました。

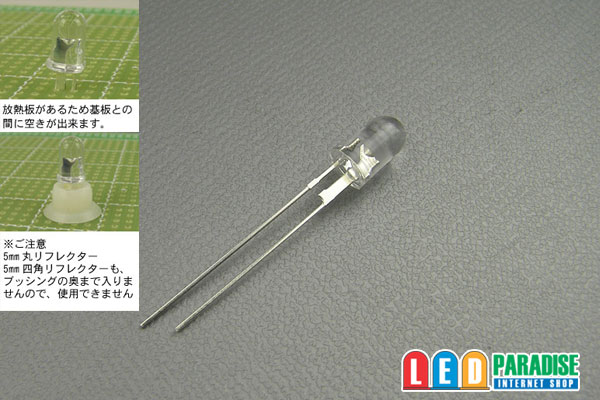

最大70mA、75000mcd　脚に放熱板の付いているタイプです。
お値段も激安となっておりますので、是非お試し下さい。

■仕様

---

※販売単位をお選び下さい
10本セット　300円
30本セット　900円
50本セット　1450円
60本セット　1740円
100本セット　2800円
120本セット　3360円
バラ販売　100円

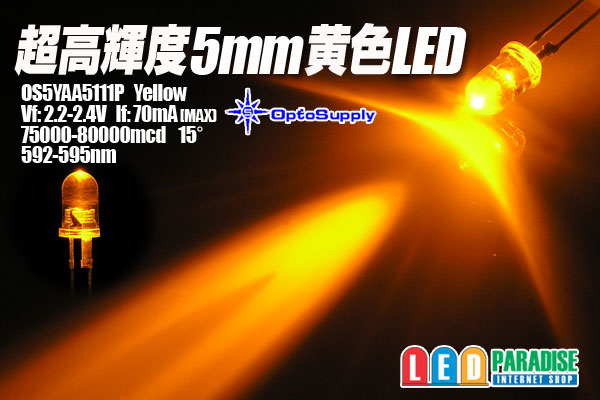

OS5YAA5111P　(参考データ)
Vf : 2.2-2.4V
If : 70mA(MAX) 40〜50mA推奨
Iv:75000-80000mcd
Angle:　 15°
波長:592-595nm

※参考データ　（ロットによりばらつきがございます。）

メーカーデータシートpdf

※電子工作初心者の方、12V車用の配線図をご用意してございます。
お買い上げ時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（約45mA）

LED4個　 (+)-【1/2W 130Ω】-LED-LED-LED-LED-(-) 　　
LED3個　 (+)-【1/2W 180Ω】-LED-LED-LED-(-) 　　
LED2個 　(+)-【1W 220Ω】-LED-LED-(-) 　　
LED1個　 (+)-【1W 270Ω】-LED-(-) 　

※12V車では4個直列が限度です。
5個以上点灯させる場合は上記の回路を並列に繋いで増やします。
　
■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○45mA流す場合　CRD E-153×3個並列

　 　【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-LED-(-)
　 　【CRD E-153】


※抵抗値はあくまでも参考値です。点灯環境により調整が必要になります。
※改造はご自身でテストの上自己責任でお願いします。
