激安26lm
3chipUltraFluxLED電球色
ドーム状フラットFlux 3Vタイプ

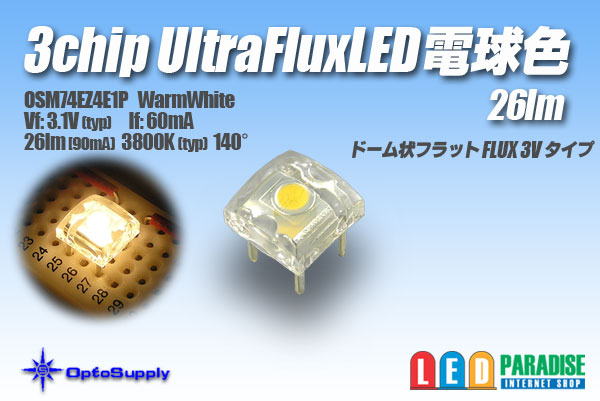

話題のOptoSupply製 26lm 3chipUltraFluxLED電球色
超広角ドーム状フラットFluxタイプ　Max26lmのパワーを是非お試し下さい。

■仕様

---

※販売単位をお選び下さい
(期間限定特価)
10個セット　　450円
30個セット　　1200円
50個セット　　1750円
100個セット　 3,000円
バラ販売　 　　100円

OSM74EZ4E1P データシート(参考データ)
Vf=3.1V(typ)
If=60mA
26lm(90mA MAX)
140°
※参考データ
（ロットによりばらつきがございます。）

こちらのLEDには、切り欠きがございません。

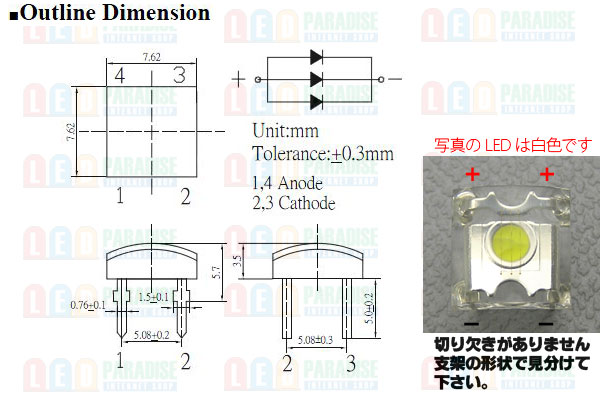

二枚目の写真で、極性をお確かめ下さい。

※こちらの製品は、希に樹脂内部にヒビのある物がございます。
　メーカでは、不良品ではないとの回答です。ご理解の上お買い求め下さい。

※車などでご使用の場合なるべく低めの電流値で点灯させて下さい。


■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V） 約40mA

　LED3個　 (+)-【1/2W 130Ω】-LED-LED-LED(-) 　　
　LED2個 　(+)-【1/2W 220Ω】-LED-LED(-) 　　
　LED1個　 (+)-【 1 W 300Ω】-LED(-) 　

※12V車ではLED3個直列が限度です。
　4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
　
■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○45mA流す場合　CRD E-153×4個並列 　LED 1〜3個直列

　 　【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-(-)
　 　【CRD E-153】
　
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


※画像はデジタルカメラで撮影した物で実際の色とは異なります。
※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
　あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
