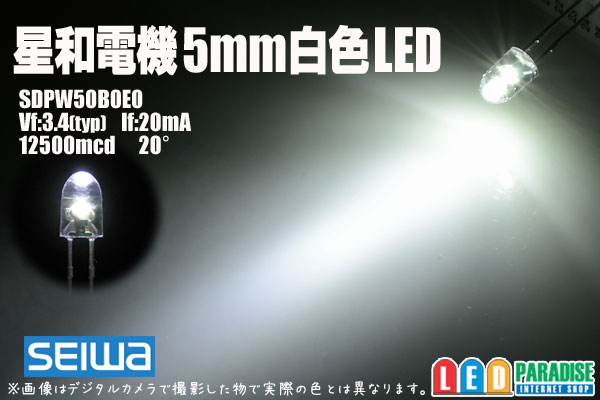

星和電機　5mm白色
SDPW50B0E0　20°

星和電機の高輝度5mm白色20°入荷しました。

■仕様

---

■販売単位をお選び下さい。
10本セット　　800円
50本セット　　3500円
100本セット　 6000円
バラ販売　　　 150円

SDPW50B0E0
Vf：3.4typ　
If：20mA
色：白色　
光度：12500mcd
指向角：20°
レンズ色：透明

詳しくは、メーカーデータシート

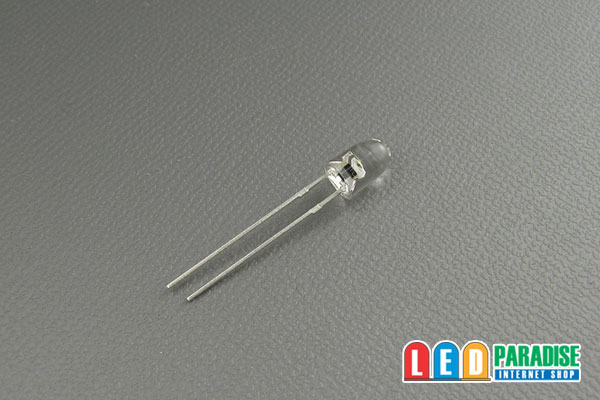

※写真はデジタルカメラで撮影したもので実際の色とは異なります。

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
　4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

○18mA流す場合　CRD E-183

　 (+)-【CRD E-183】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
