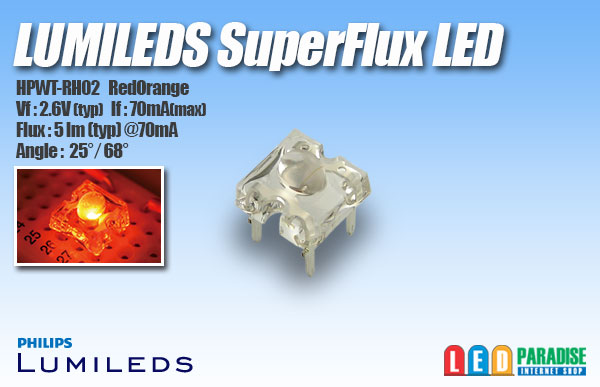

LUMILEDS SuperFlux
HPWT-RH02 RedOrange

大手自動車メーカーストップランプ採用品番　ルミレッズのＳｕｐｅｒFluxLEDです。
純正LEDテールによくある　トップのレンズがOval（楕円）のタイプで、
横方向に広く、縦に狭く、効果的に照射します。
色合いは朱色に近い赤レンズのテールに最適なRedOrangeです。
とても明るいLEDです。LEDテールに是非お試し下さい。

※こちらの製品は、メーカー製造中止に付き在庫限りで取り扱い終了となります。
最終発注は多めにしておりますが、補修等でご入り用のお客様は
お早めにお求め下さいますようお願い致します。


■仕様

---

■販売単位をお選びください。
10個セット　　　1100円
30個セット　　　3000円
50個セット　　　4500円
60個セット　　　5400円
100個セット　　 8500円
120個セット　　10200円
バラ販売　　　　　150円

HPWT-RH02-H4000
RedOrange
Vf : 2.6V(typ)
If　: 70mA(max)
Flux : 5 lm(typ) @70mA
Angle : 25°/ 68°
Wavelength: 611-629nm
※BINの明確な国内正規ルート品です。

詳しくは　メーカーデータシートPDFでご確認ください。

※電子工作初心者の方、12V車用の配線図をご用意してございます。
テール/ストップ、ダブル球の配線方法も記載してございます。
お買い上げ時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）約50mA

LED4個　 (+)-【1/2W 91Ω】-LED-LED-LED-LED-(-) 　　
LED3個　 (+)-【1/2W150Ω】-LED-LED-LED-(-) 　　
LED2個 　(+)-【1W　 200Ω】-LED-LED-(-) 　　
LED1個　 (+)-【1W 240Ω】-LED-(-) 　

※12V車では赤FLUXLED4個直列が限度です。
　5個以上点灯させる場合は上記の回路を並列に繋いで増やします。 　

■12V車でテール/ストップ設計例　LED直列４個
　回路は配線図に記載してございます。　

テール(+)【1/4W 820Ω】-【1/2W　75Ω】-LED-LED-LED-LED-(-)
　　　　　　　　 ストップ┛ 　

※各入力側に整流用ダイオード（1N4007）等を接続して下さい。
※抵抗値はあくまでも参考値です。点灯数やレンズの状態などによって調整が必要になります。
※改造はご自身でテストの上自己責任でお願いします。

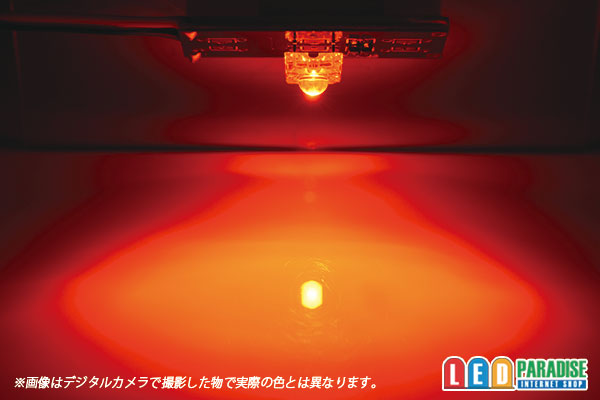

※写真はデジタルカメラで撮影した物で実際の色とは異なります。

【スティックのままご購入をご希望の場合】
60個単位でしたら、スティックのまま販売も対応可能ですのでご相談下さい。
長尺のため、他商品との同梱の場合は梱包が複数口になり、送料が複数口分掛かる
場合もありますので、予めご了承下さいますようお願い致します。
