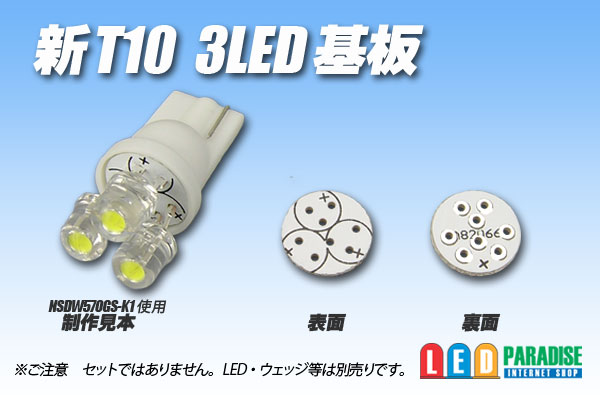

新T10　3LED基板

■特長

---

T10ウェッジベース用　3LED用基板です。
ツバ無しの5mmLED（円筒型等）及び、3mm砲弾型LEDが、3本収まります。
※以前のタイプの改良版で、抵抗とダイオードのランドを作りました。

少し寸法オーバーになりますが、日亜NSDW570GS-K1が使用可能です。
NSDW570GS-K1　3灯で、とても明るいウェッジ球が出来ます。
是非自作ポジションにチャレンジしてみて下さい。

■仕様

---

■販売単位をお選び下さい。
バラ販売　　　 40円
10枚セット　　350円
100枚セット　 3,000円

寸法 ： 9.8mmφ×1.0mm

○ウェッジベースはA型をお使い下さい　Ｂ型は適合しません。
○ツバなしの、5mm砲弾型・5mm円筒型及び3mm砲弾型LEDが使用可能です。
○セット販売ではございません。基板単体の販売です。

■ご注意

---

一部印刷の見づらい物もございます。ご了承の上お買い求め下さい。

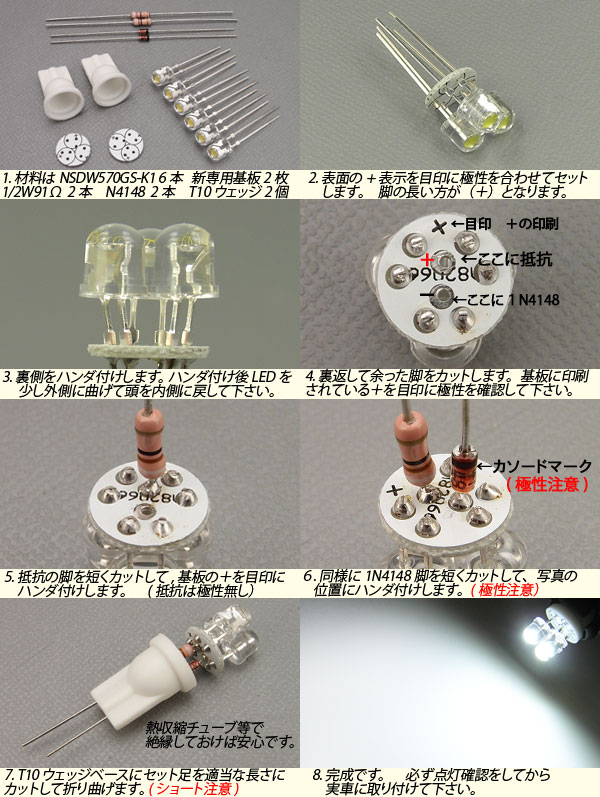

説明書・製作手順書等のご用意はございません２枚目の画像を参考に製作して下さい。
誰でも簡単に必ず作れるという物ではございません。

■抵抗参考値（12Ｖ車）
　○NSDW570GS-K1　小型1/2W 91Ω程度

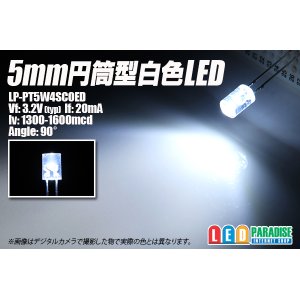

　○5mm白色円筒型　小型1/4W 240Ω程度
