5630 3LED基板 31mm Festoon

エルパラオリジナル5630 3LED基板が、入荷いたしました。
Samsung5630用の基板です。高演色で明るいLEDですので
明るく豊かな色合いの自作LEDルームランプ等に是非ご利用下さい。

※ご注意※　

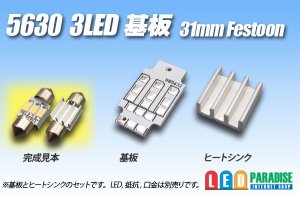

基板1枚　ヒートシンク1個のセットです。
製作には別途、LED、口金、抵抗、放熱シリコーン、ハンダ、工具等が必要です。

■販売単位をお選び下さい。
バラ販売　　　　100円
10個セット　 　800円
100個セット 　7000円

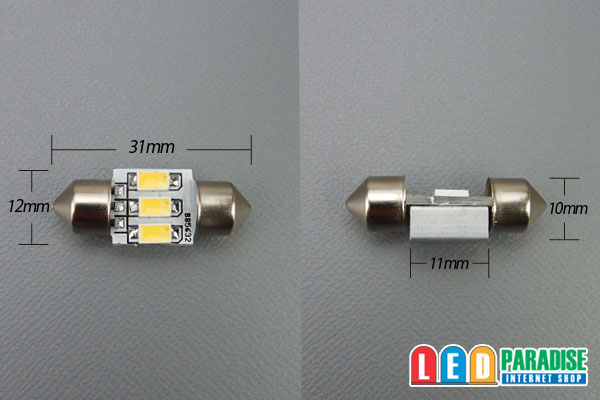

仕上がり寸法（約）：31×12×10mm（個体差あり）


■12V車用抵抗参考値（約75mA程度　13.8V時）
Samsung5630 ６灯　　　1/4wチップ抵抗　200Ω　3個並列

■CCRの場合　　　NSI45025AT1G　25mA CCR　3個並列

※長時間点灯などの場合、流す電流値を少なくして下さい。
　　ルームランプ等でしたら　50mA程度でも十分です。


■ご注意
○ハンダ付けが細かく、誰でも簡単に必ず作れるという物ではございません。
○写真中のLED・口金・抵抗、放熱シリコーン等は別売りです。
○写真は複数写っていますが、価格は基板1枚ヒートシンク1個の価格となります。

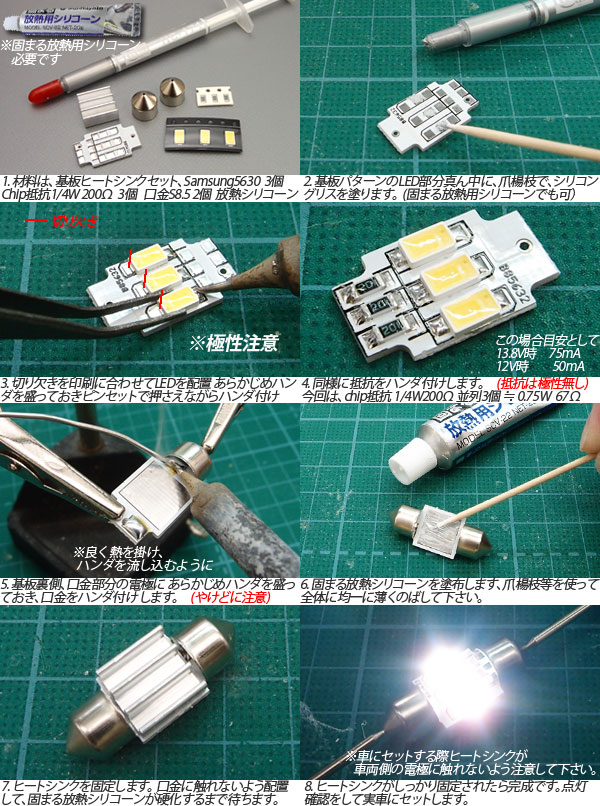

○説明書等ございません　２枚目の写真をご参考に製作して下さい。
○基板に製造時に必要な穴の開いている物がございます。
