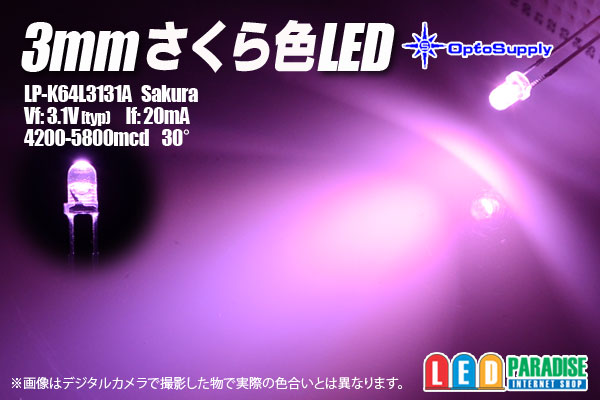

OptoSupply 3mmさくら色LED LP-K64L3131A

3mmさくら色LED LP-K64L3131Aエルパラ専用品番で入荷しました。
桜の花をイメージした淡いピンク系の美しい色合いです。是非お試し下さい。


■販売単位をお選び下さい。
　 10本セット　　 450円
　 30本セット　 1,200円
　 50本セット　 1,750円
　 60本セット　 2,100円　　
　100本セット　2,800円
　120本セット　3,360円
　バラ販売　　　 100円

LP-K64L3131A※参考データ
Vf：3.1V(typ)
If：20mA
Iv：4200-5800mcd
Angle：30°

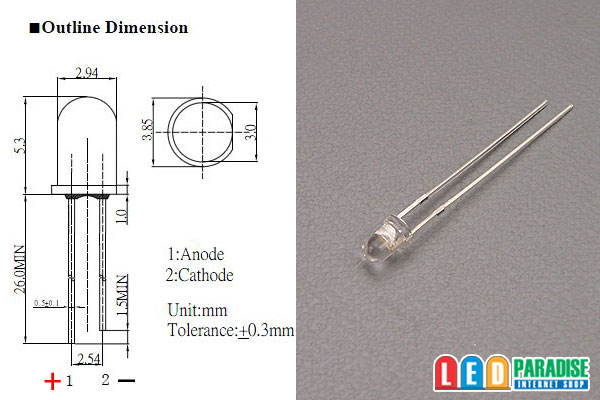

メーカーデータシートpdf ※参考データ

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

○18mA流す場合　CRD E-183

　(+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

※ご注意※　
写真では正確な色再現が出来ません。お使いのPC環境で見たままの
色で届く訳ではございませんのでご了承ください
