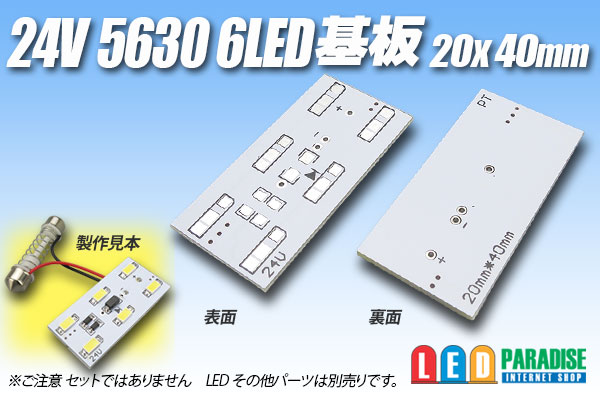

24V 5630 6LED基板　20×40mm

エルパラオリジナル24V 5630 6LEDパネル基板が、入荷いたしました。
Samsung5630用の基板です。高演色で明るいLEDですので
明るく豊かな色合いの自作LEDルームランプ等に是非ご利用下さい。

24V基板となりますのでトラック等の24V車にてご利用可能です


■販売単位をお選び下さい。
バラ販売　　　100円
10枚セット　 　800円
100枚セット 　7000円

基板サイズ（約）：20×40×1.2mm
※6直列基板となります。


■CCR使用参考値　　　NSI45020AT1G　20mA　2個並列

※長時間点灯などの場合、流す電流値を少なくして下さい。
　ルームランプ等でしたら　40mA程度でも十分です。


■ご注意
○ハンダ付けが細かく、誰でも簡単に必ず作れるという物ではございません。
○Samsung5630用の基板です。極性の違う他の5730chipLEDを使用する場合には
　　極性を逆に使う等の工夫が必要です。
○写真中のLED・配線・コネクタ・テープ等は別売りです。
○写真は複数写っていますが、価格は基板1枚の価格となります。

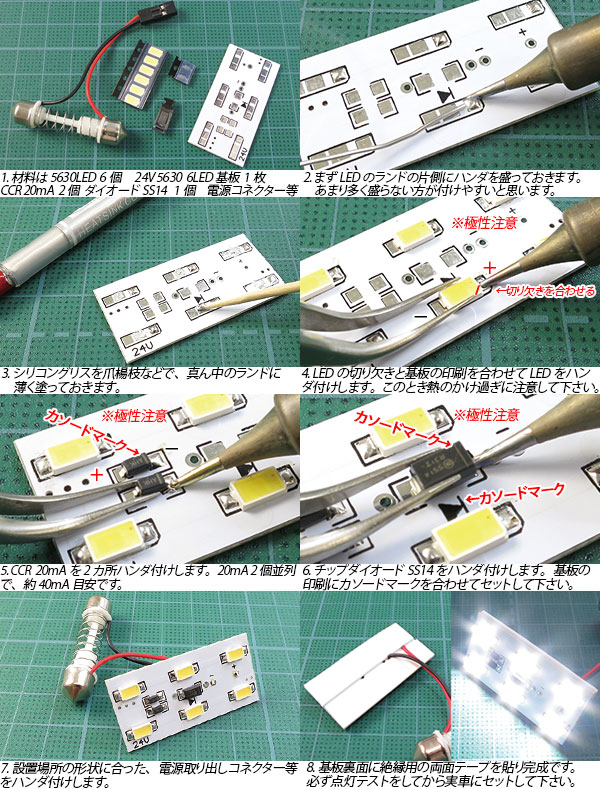

○説明書等ございません。２枚目の写真をご参考に製作して下さい。
○基板に製造時に必要な穴の開いている物がございます。
