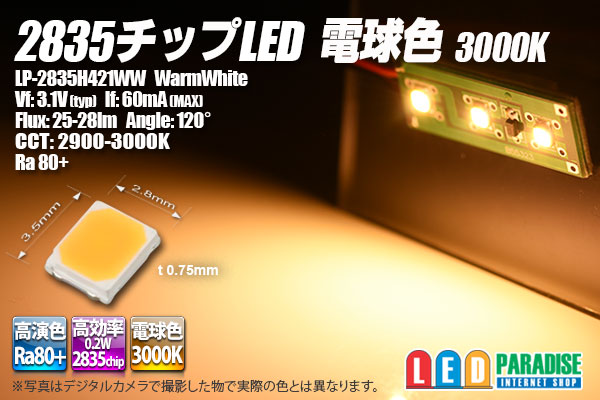

2835チップLED 電球色 3000K LP-2835H421WW

高演色照明用の2835チップLED入荷いたしました。

車のルームランプや、メーターパネル
また、建築模型・鉄道模型の照明再現に是非お試し下さい。

3528用の基板が使用可能です。

※販売単位がありますのでご選択下さい。

5個セット　　　250円
10個セット　　 450円
30個セット　　1200円
50個セット　　1750円
60個セット　　2100円
100個セット　 3200円
120個セット　 3840円


LP-2835H421WW
発光色：WarmWhite
Vf: 3.1V(typ) [@60mA]
IF: 60mA(MAX)
Flux: 25-28lm [@60mA]
Angle: 120°
CCT: 2900-3000K
Ra80+


■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4/V電流値約40mA）

　LED3個　 (+)-【1/2W 150Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/2W 220Ω】-LED-LED-(-)
　LED1個 　(+)-【1W　 330Ω】-LED-(-)

■12V車でCCR(定電流レギュレーター)を使って点灯させる場合の例

　　○40mA流す場合　NSI45020AT1G　20mA CCR×2個並列
　　　　　【CCR NSI45020AT1G】
　　 (+)-　 　　　　　 　 　　　　　　-LED-LED-LED-(-)
　　　 　 【CCR NSI45020AT1G】

■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○36mA流す場合　CRD S-183T×2個並列
　　　　　【CRD S-183T】
　　 (+)-　 　　　　　 　　　　-LED-LED-LED-(-)
　　　 　 【CRD S-183T】

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


※CCR/CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
※配線図のご用意はございません。
※画像内の基板・その他は別売りとなります。
