超高輝度10mm白色LED

指向角9°の10mm白色LEDです。
大型レンズでインパクト抜群　Max90000mcdの超高輝度LEDを
是非お試し下さい。


※販売単位がありますのでご選択下さい。
10本セット　　　500円
30本セット　　1,350円
50本セット　　2,000円
60本セット　　2,400円
100本セット　 3,500円
120本セット　 4,200円
バラ販売　　　　100円
500本、1000本単価ご相談下さい。

【ご注意】
眼を痛める危険性がございます。
絶対に光源を直視しないで下さい

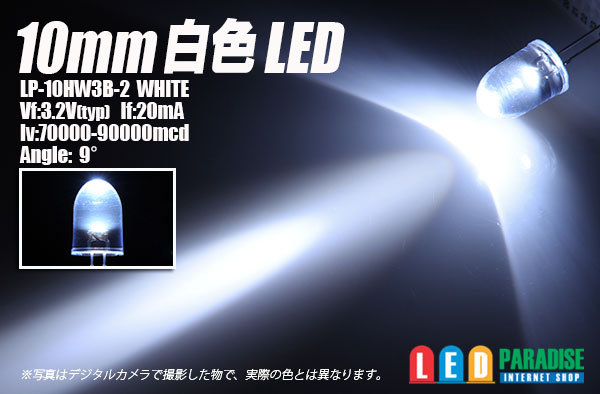

LP-10HW3B-2
Vf：3.2V(typ)
If：20mA
Iv：70000-90000mcd
Angle：9°


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）


■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

　○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　　　 【CRD E-103】


　○15mA流す場合

　 (+)-【CRD E-153】-LED-LED-LED-(-)


　○18mA流す場合

　 (+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

※ご注意※　
写真では正確な色再現が出来ません。お使いのPC環境で見たままの
白色で届く訳ではございませんのでご了承ください
