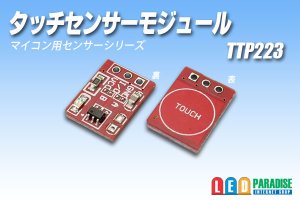

タッチセンサーモジュール TTP223

専用のドライバICを搭載した、静電容量式のタッチセンサー基板です。
指によるタッチ入力状態を1ビットのON/OFF信号として取得できます。
電源投入時に自動キャリブレーション機能が働くため、
厚紙やプラスチック板の裏側などに仕込んでも良好に応答します。

初期設定ではパッドに触れている間だけ信号がONになりますが、
信号ON/OFFの動作論理を逆にするアクティブLOWモードや
パッドに触れるたびにON/OFFが反転するトグルモードなどを
基板上のジャンパー設定で切り替えることも可能です。

イラスト一体型の操作盤やインタラクティブな店頭POP展示など、
自作の電子回路でタッチ入力を仕込みたい場面にご活用ください。

タッチセンサーモジュール TTP223 150円/個

■製品仕様

入力電圧　 ： 2.5V-5.5V
出力チャンネル： 1チャンネル (タッチ状態を示すデジタル信号)
消費電力　 ： 0.1mW
動作温度　 ： -20℃〜70℃

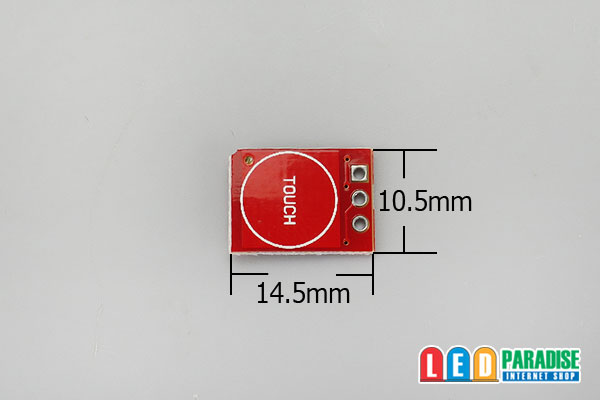

本体寸法　 ： 10.5×14.5×2mm（約）(突起部含まず)
※端子の配線加工はありません

中国製


■ご注意

※使用例画像内のタッチセンサーモジュール以外は全て別売りとなります。
※保証は、商品到着後7日以内の初期不良の物に対して行います。
　 万が一不具合のある場合には、商品到着後7日以内にご連絡下さい。
　 (いかなる場合でも本体代金を超える保証は行っておりません。)
※本製品の分解・改造・修理や使用後は保証の対象外となります。
※写真には複数写っておりますが、モジュール1個でのお届けです。

上記ご了承の上お買い求め下さい。
