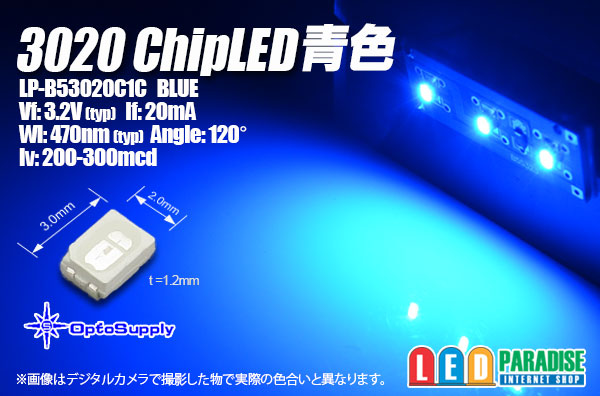

3020色 LP-B53020C1C

OptoSupplyの3020chipLED青色エルパラ専用品番で入荷しました。
お値段も大変お求めやすくなっておりますので、是非お試し下さい。

■販売単位をお選び下さい。
5個セット　　 125円
10個セット　 190円
30個セット　 540円
50個セット　 850円
60個セット　 1,020円
100個セット　1,600円
120個セット　1,920円

LP-B53020C1C※参考データ

Vf：3.2V(typ)
If：20mA
Iv：200-300mcd
WL:470nm(typ)
Angle：120°

メーカーデータシートpdf ※参考データ

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）
　LED3個　 (+)-【1/4W　240Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○20mA流す場合　CRD E-103×2個並列
　　　　【CRD E-103】
　 (+)-　 　　　 　　　-LED-LED-LED-(-)
　　 　 【CRD E-103】

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　改造はご自身でテストの上自己責任でお願いします。

※ご注意※　
写真では正確な色再現が出来ません。お使いのPC環境で見たままの
色で届く訳ではございませんのでご了承ください
