3528 黄色チップLED 新薄型

新入荷薄型3528チップLED　黄色入荷いたしました。
厚みが1.4mmで、従来の物より薄くなっております。
薄く・明るく・お安くなって新登場です。是非お試し下さい。

※販売単位がありますのでご選択下さい。
5個セット　　　250円
10個セット　　450円
30個セット　　1,200円
50個セット　　1,900円
60個セット　　2,280円
100個セット　 3,500円
120個セット　 4,200円

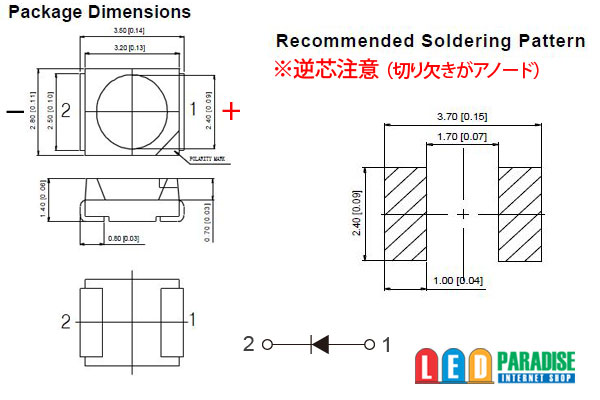

※逆芯注意　切り欠きがアノード（+）です。
※以前の物と変更になっております。

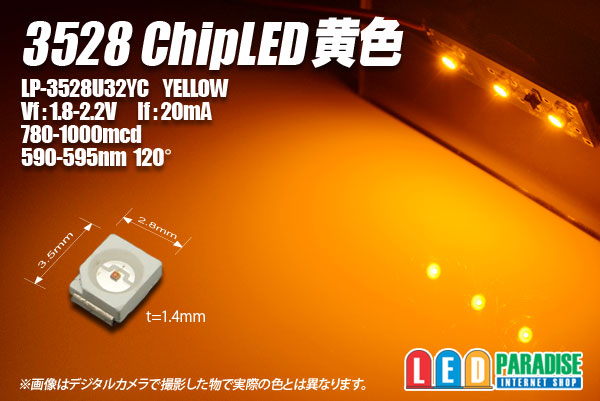

LP-3528U32YC
Vf: 1.8-2.2V
If: 20mA
Iv: 780-1000mcd
波長: 590-595nm
Angle: 120°
PLCC2
中国製　オリジナル　

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。ご購入時にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例

　LED5個(+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
　LED4個(+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
　LED3個(+)-【1/4W　430Ω】-LED-LED-LED-(-)
　LED2個(+)-【1/2W　560Ω】-LED-LED-(-)
　LED1個(+)-【1/2W　620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。
6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○18mA流す場合　CRD S-183T
　　　　
　 (+)-【CRD S-183T】-LED-LED-LED-LED-(-)

5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※点灯させる本数などにより、抵抗値が変わる場合がございます。あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
