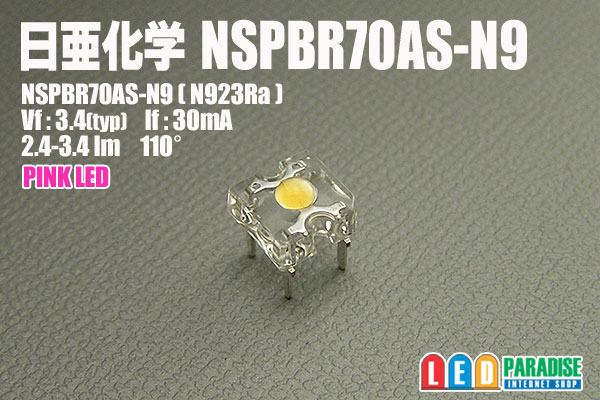

日亜化学 ピンク色LED NSPLR70AS-N9

日亜ピンク色Flux再入荷いたしました。

NSPBR70AS-N9
Vf：3.4V(typ)
If：30mA
VIN：N923Ra　 2.4-3.4lm
指向角：110°
とっても綺麗で明るい最高品質のLEDを是非お試し下さい。

■販売単位をお選び下さい。
10個セット　　 1600円 （1個あたり160円）
60個セット　　 8400円 （1個あたり140円）
120個セット　 14,400円 （1個あたり120円）
バラ販売　 　 250円


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/4W 150Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/2W 270Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 390Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例
　LED直列1〜3個

○30mA流す場合　CRD E-153×2個並列

　　　　【CRD E-153】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-153】

○30mA流す場合　CRD L-2733　

　(+)-【CRD L-2733】-LED-LED-LED-(-)

※LED直列３個の場合多少安定性に欠けます。
※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
