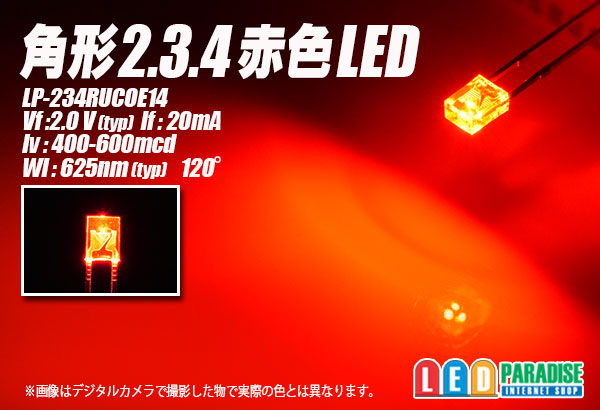

角形2.3.4赤色LED LP-234RUCOE14

2.3.4角形赤色LED新型番にて入荷いたしました。
とても小さいLEDですので、ウェッジベースなどの限られたスペース等に!!


※販売単位をお選び下さい。
　10本セット　　　380円
　30本セット　　1080円
　50本セット　　1750円
　60本セット　　2100円
100本セット　　2900円
120本セット　　3480円
バラ販売　　　　100円

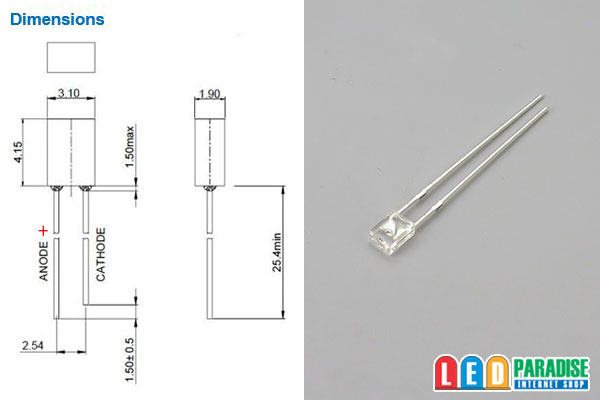

■LP-234RUCOE14
Vf：2.0V(typ)
If：20mA
Iv：400-600mcd
Wl：625nm
Angle：120°


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V） 約20mA

　LED5個 (+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
　LED4個 (+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
　LED3個 (+)-【1/4W　430Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/2W　560Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W　630Ω】-LED-(-)


※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRDを使って点灯させる場合の例

○18mA流す場合　CRD E-103×2個並列

　　　　
　 (+)-【CRD E-183】-LED-LED-LED-LED-(-)
　

○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-LED-(-)
　　 　 【CRD E-103】


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
