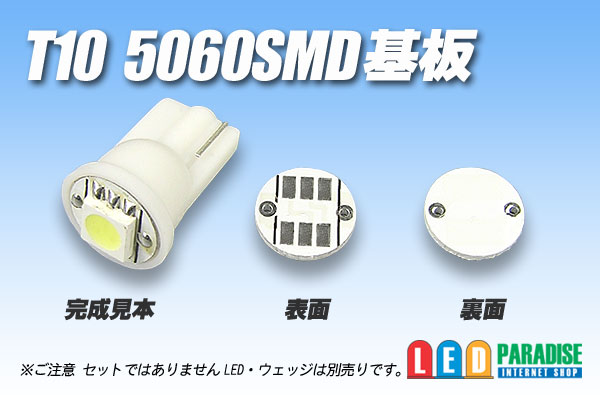

T10 5060(5050)SMD基板

エルパラオリジナルT10 5060SMD基板が、入荷いたしました。

明るい5060 3chipSMD用の専用基盤です
メーターパネルやポジション球などにいかがですか？
SMDはちょっと…という方も、是非チャレンジしてみて下さい。

■販売単位をお選び下さい。
バラ販売　　　　50円
10枚セット　 　400円
100枚セット　3,500円

基板サイズ：9.6φ×1.0mm
※3chipが直列接続になるパターンとなります。
※T10ウェッジベースA型をご使用ください。　B型は適合いたしません

※5060と5050SMDはメーカーの呼び名が違うだけで同じ寸法です。

※ご注意
写真中のLED・ウェッジベース・抵抗・ダイオード等は別売りです。
価格は基板単体の価格となります。

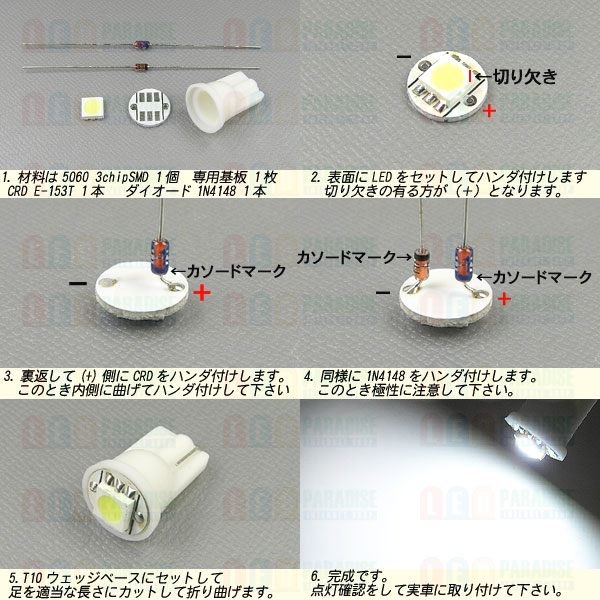

説明書等ございません　２枚目の写真をご参考に製作して下さい。


■抵抗参考値
5060白・電球色・青の場合　　　1/4w　220Ω〜240Ω程度
5060赤・黄色の場合　　　　　　 1/4w　390Ω〜430Ω程度

■CRDの場合
5060全色　　　　E-153 か E-183（近日再入荷予定）
