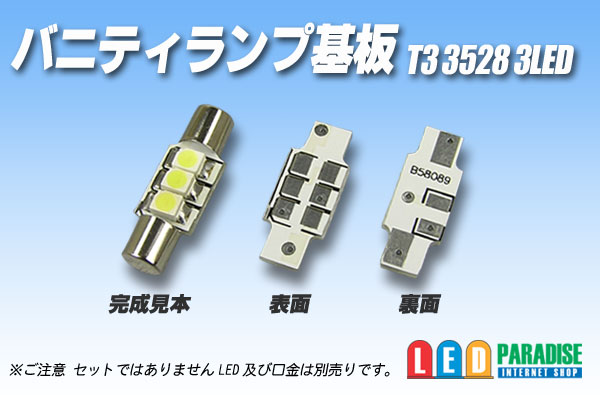

T5 バニティーランプ 3528 3LED基板

バニティランプに使われている　T5×20球用の基板です
とても小さい電球で、自作が難しかったので専用基板を作りました。


■販売単位をお選び下さい。
バラ販売　　　　50円
10枚セット　 　400円
100枚セット　3,500円

基板サイズ　　　　　　　　　19mm×7.4mm×1.2mm
仕上がり寸法の目安(約)　 20mm×7.4mm×5.0mm
※寸法は、仕上がり具合によって若干異なります。
※T5×20電球より大きくなりますので、取り付ける場所の寸法に合うか
　　必ず確認の上お買い求め下さい。


※ご注意
■写真中のLED・口金・抵抗等は別売りで、価格は基板単体の価格です。

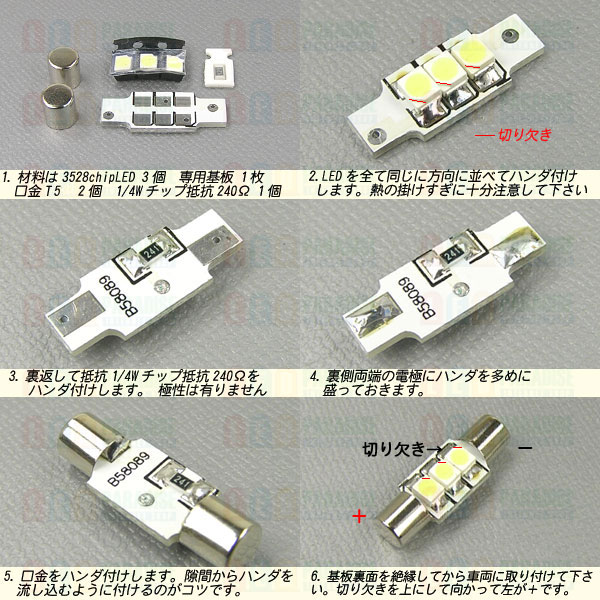

■説明書等ございません　２枚目の写真をご参考に製作して下さい。
■製作に支障のない位置に穴の空いている基板がありますが、
　製造時に必要な物で不良ではありません。


■抵抗参考値
3528白・3528電球色・3528青の場合　　　1/4wチップ抵抗　240Ω×1個

CRDの場合　各色　S183T（18mA）
