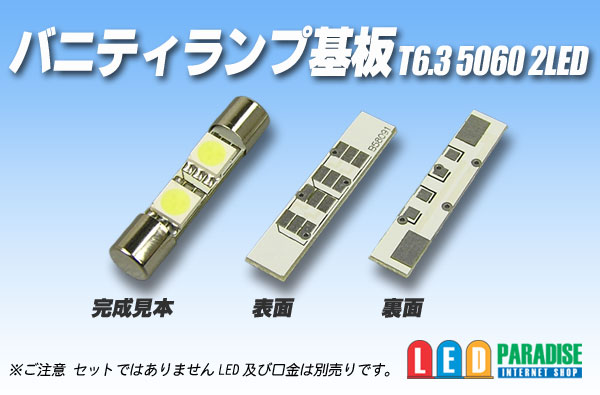

T6.3 バニティーランプ 5060(5050) 2LED基板

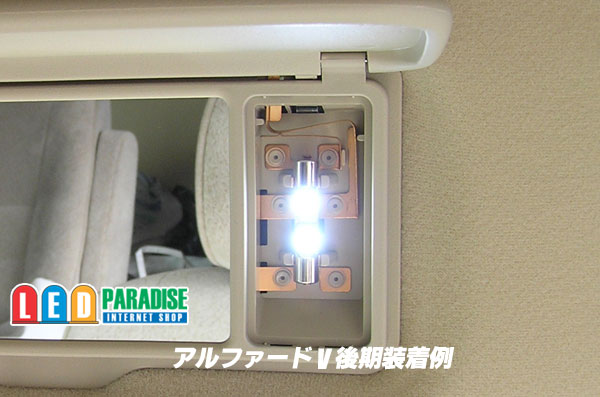

バニティランプに使われている　T6.3×30球用の基板です
とても小さい電球で、自作が難しかったので専用基板を作りました。
5060　3chip　2灯ですのでとても明るく仕上がります。

■販売単位をお選び下さい。
バラ販売　　　　60円
10枚セット　 　500円
100枚セット　4,000円


基板サイズ　　　　　　　　　29mm×6.1mm×1.3mm
仕上がり寸法の目安(約)　 30mm×6.5mm×6.5mm
※寸法は、仕上がり具合によって若干異なります。
※T5×20電球とほぼ同寸法ですが、多少大きくなりますので、
　取り付ける場所の寸法に合うか必ず確認の上お買い求め下さい。

※5060と5050SMDはメーカーの呼び名が違うだけで同じ寸法です。


※ご注意
■写真中のLED・口金・抵抗等は別売りで、価格は基板単体の価格です。

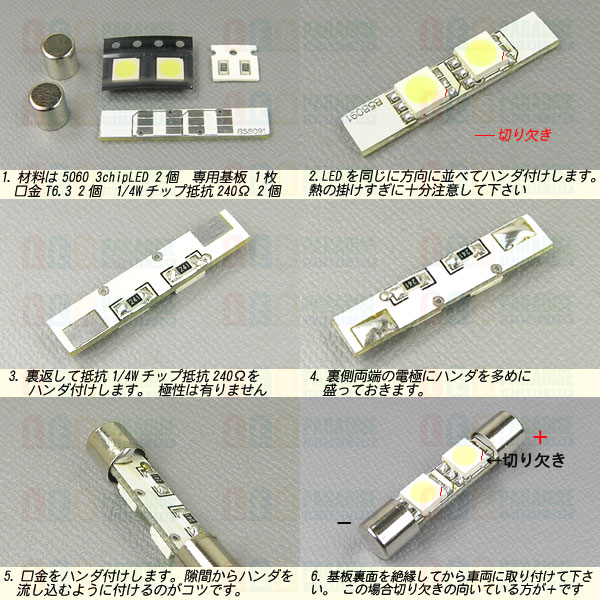

■説明書等ございません　２枚目の写真をご参考に製作して下さい。
■製作に支障のない位置に穴の空いている基板がありますが、
　製造時に必要な物で不良ではありません。


■抵抗参考値
5060白・5060電球色・5060青の場合　　　1/4wチップ抵抗　240Ω×2個

CRDの場合　各色　S183T（18mA）×2個
