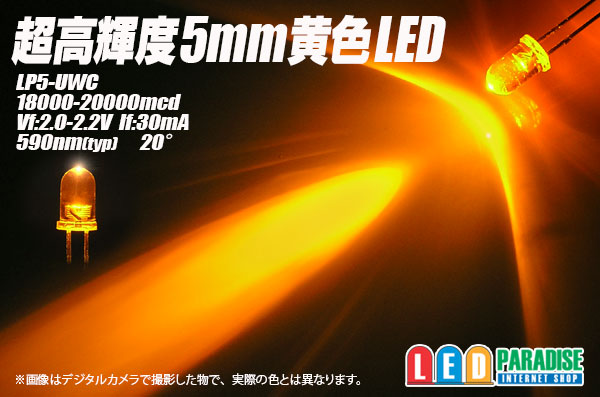

超高輝度5mm黄色LED
とても明るい激光超高輝度5mm黄色LEDです。

ウインカーLED化の決定版!!
直視厳禁!! と言うか直視できません
光量不足にお悩みの方こちらのLEDを是非お試し下さい。
ハイフラ防止用セメント抵抗も取り扱っております。

■販売単位をお選び下さい。
10本セット　　 500円
50本セット　　2400円
100本セット　 3600円
バラ販売　　　 100円


18000-20000mcd　Iv:2.0-2.2　If:30mA　20° 590nm(typ)
中国製

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
落札時、お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（20mA計算）

LED5個(+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
LED4個(+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
LED3個(+)-【1/4W　430Ω】-LED-LED-LED-(-)
LED2個(+)-【1/2W　560Ω】-LED-LED-(-)
LED1個(+)-【1/2W　620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。
6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列
【CRD E-103】
(+)-　-LED-LED-LED-LED-(-)
【CRD E-103】

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※点灯させる本数などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
