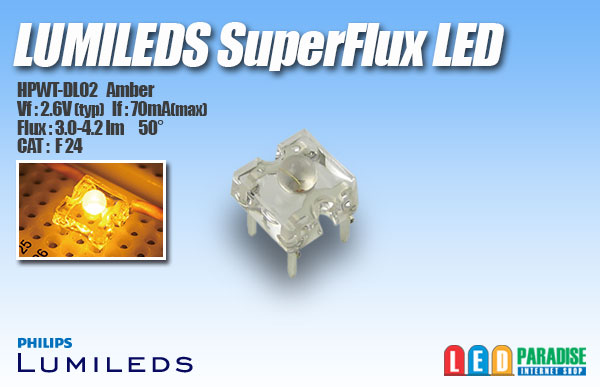

LUMILEDS SuperFlux HPWT-DL02 Amber

大手自動車メーカーに採用品番　ルミレッズのAmberFluxLEDです。
純正LEDウィンカーに使われている、TOPのレンズが3mmのフラックスです。
高ランクの明るいLEDです。　LEDウィンカー等に是非お試し下さい。

※こちらの製品は、メーカー製造中止に付き在庫限りで取り扱い終了となります。
最終発注は多めにしておりますが、補修等でご入り用のお客様は
お早めにお求め下さいますようお願い致します。


■販売単位をお選びください。
10個セット　　　1100円
30個セット　　　3000円
50個セット　　　4500円
60個セット　　　5400円
100個セット　　 8500円
120個セット　　10200円
バラ販売　　　　　150円

HPWT-DL02-F4000 Amber
Vf : 2.6V(typ)
If　: 70mA(max)
Flux : 3.0-4.2 lm
CAT : F24
D.W : 589-594nm
Angle : 50°(2θ1/2)
※BINの明確な国内正規ルート品です。

詳しくは　メーカーデータシートPDFでご確認ください。

※電子工作初心者の方、12V車用の配線図をご用意してございます。
テール/ストップ、ダブル球の配線方法も記載してございます。
お買い上げ時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）約50mA

LED4個　 (+)-【1/2W 91Ω】-LED-LED-LED-LED-(-) 　　
LED3個　 (+)-【1/2W150Ω】-LED-LED-LED-(-) 　　
LED2個 　(+)-【1W　 200Ω】-LED-LED-(-) 　　
LED1個　 (+)-【1W　 240Ω】-LED-(-) 　

※12V車ではAmberFLUXLED4個直列が限度です。
5個以上点灯させる場合は上記の回路を並列に繋いで増やします。 　


※抵抗値はあくまでも参考値です。点灯数やレンズの状態などによって調整が必要になります。
※改造はご自身でテストの上自己責任でお願いします。

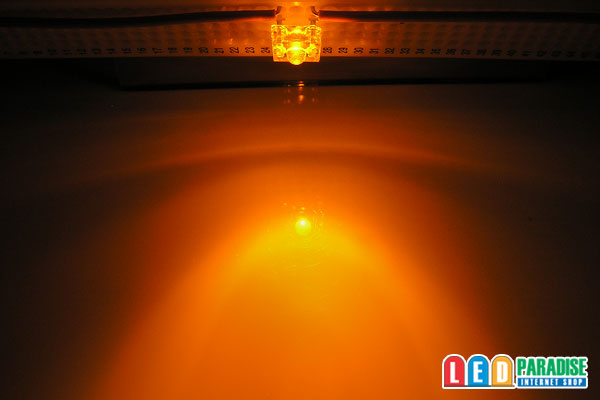

※写真はデジタルカメラで撮影した物で実際の色とは異なります。



【スティックのままご購入をご希望の場合】
60個単位でしたら、スティックのまま販売も対応可能ですのでご相談下さい。
